Seat Switch ASIC(座椅半导体)
Seat Switch ASIC是为启动汽车热线及通风开关模块的专用半导体。
优点
周边元件集成化(通过 PCB 优化，降低系统成本)
支援 LIN通信(通过single wire LIN BUS交换信息)
Seat Switch ASIC是为汽车座椅热线及通风开关application的最佳产品。
- - 为两种模块类型(分离型/整合型)提供控制灵活性
- - 支援为检测出开关的 4频道输入接口和 Indication LED的12 频道 low-side 驱动器

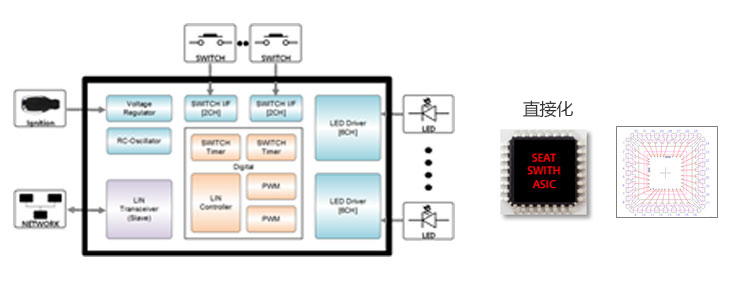

主要功能及特点
主要规格
| LIN | 遵守 LIN specification 2.1 |
| 内置 LIN Transceiver & Controller | |
| Switch Interface | 内置独立的 4频道开关输入和可调整的 Timer |
| 内置为过滤开关 chattering 噪音的 De-bounce Filter | |
| LED Driver | 内置独立的 12频道 LED 驱动器 |
| 内置超电流限制电路 | |
| 内置控制 LED 感光的具有 8位分辨率的 PWM | |
| LDO & OSC | 内置 3.3V/5V Voltage Regulator |
| 内置 RC-Oscillator(10MHz) | |
| Protection | 内置温度保护电路 |
| 内置低电压及过电压检测电路 |
基本规格
| Operating Temperature | -40℃ ~ 125℃ |
| Operating Supply Voltage | 6V ~ 19V |
| Package Size | 32 pin Exposed-TQFP (7mm x 7mm) |
| Qualification | AEC-Q100(Grade 1) / MSL 3 Level / PB-Free / RoHS |
| LIN | Transmission rates up to 20Kbps |
| Switch Interface | Low threshold typ. 2V / High threshold typ. 3V |
| LED Driver | ON resistance typ. 45ohm / Over current limit typ. 27mA |
| LDO | 5V LDO(5V ± 5%) / 3.3V LDO(3.3V ± 5%) |
| Under/Over voltage Lockout | Under voltage lockout typ. 6.2V / Over voltage lockout typ. 17.4V |

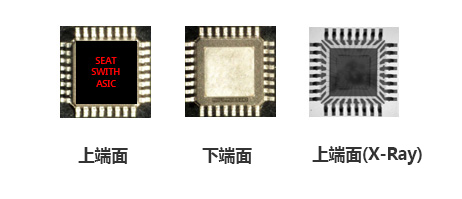

产品照片

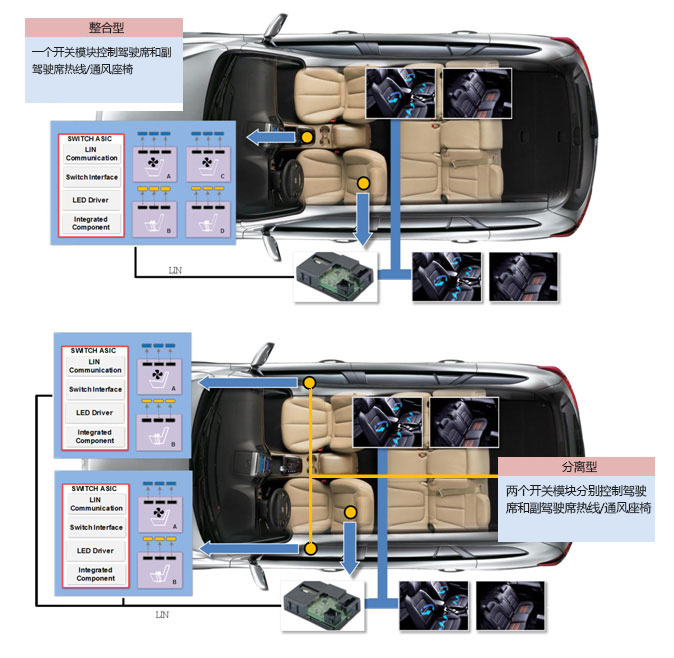

Application 例题
